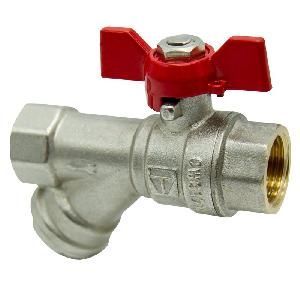

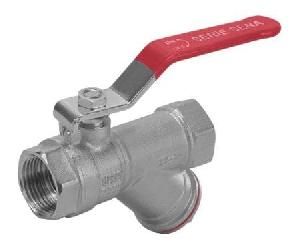

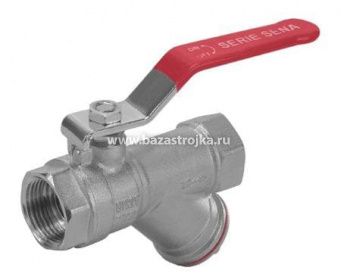

Кран шаровой с фильтром 1/2 рычаг ВВ HLV

Вентиль с фильтром может применяться в качестве запорнорегулировочной и очистной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих
жидкости, не агрессивные к материалам крана.
Вентильный механизм с невыдвижным штоком обеспечивает плавное регулирование, перекрытие и открытие потока, что предохраняет систему от гидравлических ударов и обеспечивает выполнение требований п.7.1.4. СП 30.13330.2016.
Установка вентилей на квартирных вводах в многоквартирном доме помогает обеспечить достаточный напор на всех этажах здания.
Основное назначение крана с фильтром – использование в квартирных узлах ввода водопровода.
Направление потока указано стрелкой на корпусе вентиля.
Указания по монтажу
Вентиль может устанавливаться в любом монтажном положении,
удобеом для управления и обслуживания
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе.
В соответствии с ГОСТ 12.2.063-2015 п.9.6, арматура не должна
испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т.д.).
При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на арматуру от трубопровода.
Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1м плюс 1мм на каждый последующий метр (СП 73.13330.2016).
Муфтовые соединения должны выполняться с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити.
После монтажа система, в которой установлено изделие, должна быть подвергнута гидравлическим испытаниям давлением, в 1,5 раз превышающим расчетное рабочее давление в системе. Испытание производится в соответствиями с указаниями СП73.13330.2016.
Указания по эксплуатации и техническому обслуживанию
Вентиль должен эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
Не допускается эксплуатировать вентиль с ослабленной гайкой крепления рукоятки.
Для замены или промывки фильтроэлемента необходимо открутить пробку фильтра и достать сетку. Тефлоновая прокладка должна быть сохранена для обратной установки сетки и пробки.
При появлении течи из-под штока вентиля, следует подтянуть
сальниковую втулку до прекращения течи.
Категорически запрещается допускать замерзание рабочей среды внутри
вентиля.
